图解UPS基础知识

  市电正常时，转化开关接通旁路，市电经旁路向用电设备供电，充电器对蓄电池弥弥补电；当市电反常时，逆变器作业，蓄电池对逆变器供电，转化开关接通逆变器，由逆变器向用电设备供电。

  特色：电路简略，价格低，频率不可调，对市电的要求比较高，逆变器输出多为方波或准正弦波，存在切换时刻，一般用于小容量的场合。

  作业原理：在市电正常时，输出功率以市电为主，双向变换器作业在整流状况对蓄电池组弥弥补电；市电反常时，由双向变换器供应悉数的输出功率。

  特色：电路简略，价格低，逆变器能够双向作业，充电才能强，切换进程需求时刻，频率不可调，对市电的要求较高。

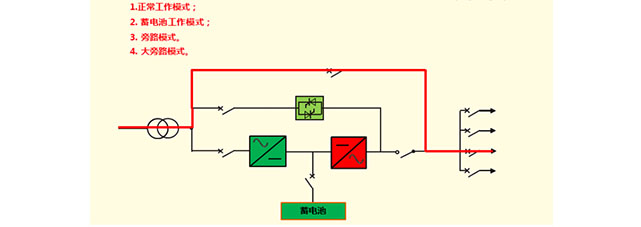

  作业原理：不管市电是不是正常，均由逆变器经相应的静态开关向负载供电。市电正常时，整流器向逆变器供应直流电，并对蓄电池组弥弥补电；当市电反常时，蓄电池组放电

  特色：一般的状况下，负荷由逆变器悉数供应，电源输出质量高，切换时刻为0，牢靠性高，但两次转化存在损耗，功率较低。

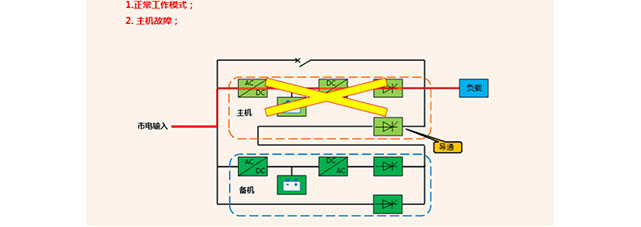

  正常状况下主机带载，从机空载，负荷不均分；主从机之间交换较困难，从机电池长时间空载，设备老化不一致；从机需求有带阶跃性负载的才能，不然会呈现主机切从机，从机切旁路状况；该办法现在根本不再运用。

  并联冗余选用N+1办法，N为主用，1为备用，当N=1时，就构成1+1办法，两台机器各带50％负荷，过载才能强，牢靠性高，扩容较为便利，该办法使用遍及。

  常见的是双总线体系，体系内部设备独立，配电体系独立，是现在业界公认的最牢靠及可行的作业办法，冗余办法发挥作用条件是负载设备装备双电源模块，且两个电源模块式负载分管形式作业，该办法也被遍及选用。
